產品展示
主營產品同步帶輪、同步輪、同步帶、齒輪
MXL-A型同步帶輪
瀏覽量:
1000
MXL-A型同步帶輪
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
型號：
A-007
產品分類：
同步帶輪
數量
-
+
庫存:
0
關鍵詞:
同步帶輪
同步帶
1
詳細介紹
參數
| 請按照選型步驟1~ 5選擇形式和參數后進行訂購。 | |||||||||||
| 形式（1Type·2齒數·3皮帶公稱寬度 | — | 4帶輪形狀 | — | 5軸孔規格（H/P/N(NK)/V/Y) | |||||||
| KJPA22MXL025 | — | A | — | H6.35 | |||||||

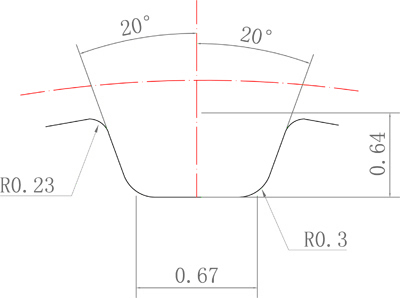

| 形式 | M材質 | S表面處理 | A附件固定螺絲 | 齒形圖 | ||||||||||
| 皮帶寬度4.8MM (3/16inch) |
皮帶寬度6.4MM (1/4inch) |
皮帶寬度9.5MM (3/8inch) |
皮帶寬度12.7MM (1/2inch) |
帶輪 | 法蘭 | |||||||||
| A:6 W:10 | A:7.5 W:11.5 | A:11 W:15 | A:14 W:18 | |||||||||||
| KJPA□□MXL019 | KJPA□□MXL025 | KJPA□□MXL037 | KJPA□□MXL050 | 鋁合金 | 鋁合金 | 本色陽極氧化處理 | SCM435 (四氧化三鐵保護膜) |
 |
||||||
| KJPK□□MXL019 | KJPK□□MXL025 | KJPK□□MXL037 | KJPK□□MXL050 | 硬質陽極氧化處理 | ||||||||||
| — | KJPM□□MXL025 | KJPM□□MXL037 | — | C45 | SPCC | 四氧化三鐵保護膜 | SCM435 (四氧化三鐵保護膜) |
|||||||
| — | KJPP□□MXL025 | KJPP□□MXL037 | — | 鍍鋅 | ||||||||||

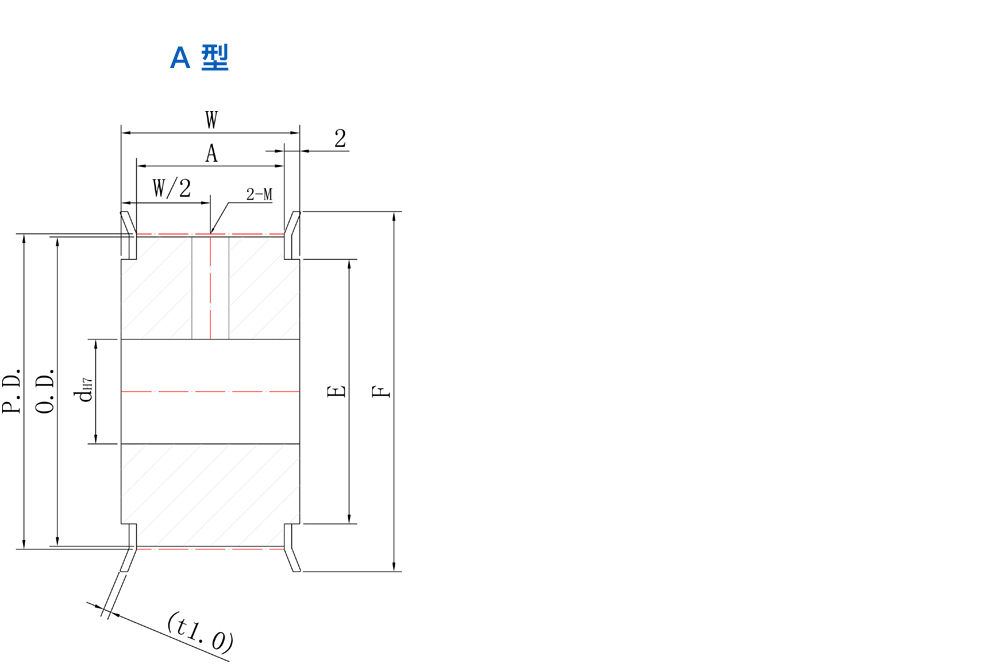

帶輪形狀

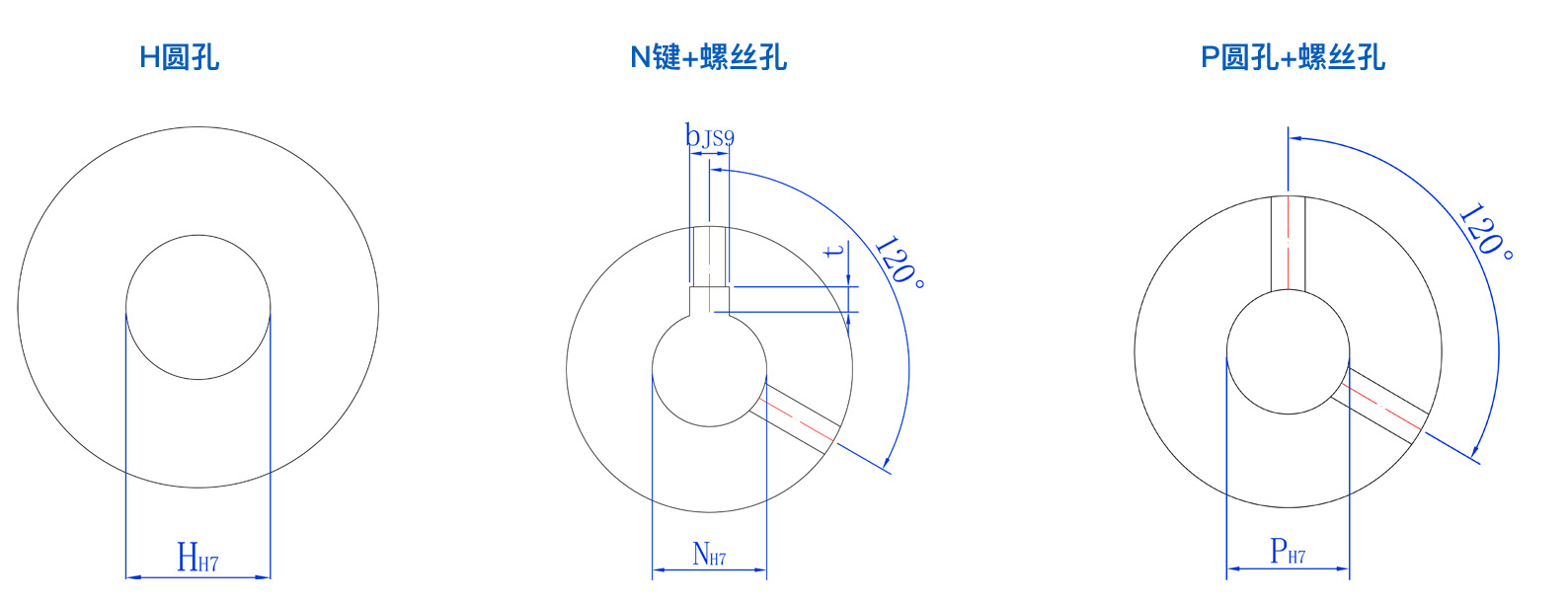

軸孔規格
| 型式 | 4.帶輪形狀 | 5.軸孔規格（~）指定單位1mm(·)選擇 | 齒數 | P.D | O.D | F | E | ||||||
| 1.Type | 2.齒數 | 3.種類 公稱寬度 |
H 圓孔 |
N(C) 鍵槽孔+螺紋孔 |
|||||||||
| （鋁合金） KJPA KJPK (鐵) KJPM KJPP |
14 | MXL019 MXL025 MXL037 MXL050 |
A | 3~4 | — | 14 | 9.06 | 8.55 | 12 | 6 | |||
| 15 | 3~4 | 15 | 9.70 | 9.19 | 12 | 6 | |||||||
| 16 | 3~5 | 16 | 10.35 | 9.84 | 14 | 8 | |||||||
| 17 | 3~5 | 17 | 11.00 | 10.49 | 14 | 8 | |||||||
| 18 | 3~5 | 18 | 11.64 | 11.14 | 14 | 8 | |||||||
| 19 | 3~5 | 19 | 12.29 | 11.78 | 14 | 8 | |||||||
| 20 | 3~7 | 20 | 12.94 | 12.43 | 18 | 11 | |||||||
| 21 | 3~7 | 21 | 13.58 | 13.07 | 18 | 11 | |||||||
| 22 | 3~7 | 22 | 14.23 | 13.72 | 18 | 11 | |||||||
| 23 | 3~9 | 23 | 14.88 | 14.37 | 20 | 13 | |||||||
| 24 | 3~9 | 24 | 15.52 | 15.02 | 20 | 13 | |||||||
| 25 | 3~9 | 25 | 16.17 | 15.66 | 20 | 13 | |||||||
| 26 | 3~10 | 26 | 16.82 | 16.31 | 22 | 14 | |||||||
| 27 | 4~10 | 27 | 17.46 | 16.96 | 22 | 14 | |||||||
| 28 | 4~10 | 28 | 18.11 | 17.60 | 22 | 14 | |||||||
| 30 | 4~12 | 8 | 30 | 19.40 | 18.90 | 25 | 16 | ||||||
| 32 | 4~12 | 8 | 32 | 20.70 | 20.19 | 25 | 16 | ||||||
| 34 | 4~12 | 8 | 34 | 21.99 | 21.48 | 25 | 16 | ||||||
| 36 | 5~14 | 8~11 | 36 | 23.29 | 22.78 | 28 | 18 | ||||||
| 38 | 5~14 | 8~12 | 38 | 24.58 | 24.07 | 28 | 18 | ||||||
| 40 | 5~16 | 8~13 | 40 | 25.87 | 25.36 | 30 | 20 | ||||||
| 42 | 5~16 | 8~13 | 42 | 27.17 | 26.66 | 30 | 20 | ||||||
| 44 | 5~19 | 8~16 | 44 | 28.46 | 27.95 | 32 | 23 | ||||||
| 46 | 5~19 | 8~16 | 46 | 29.75 | 29.24 | 32 | 23 | ||||||
| 48 | 5~21 | 8~17 | 48 | 31.05 | 30.54 | 35 | 25 | ||||||
| 50 | 5~21 | 8~17 | 50 | 32.34 | 31.84 | 35 | 25 | ||||||
| 60 | 5~28 | 8~23 | 60 | 38.81 | 38.30 | 44 | 32 | ||||||
| 72 | 5~36 | 8~31 | 72 | 46.57 | 46.06 | 52 | 40 | ||||||
